PROLOGY M-2.100 – 2-канальный усилитель мощности класса AB.

Ключевые особенности и преимущества:

• Умеренный размер

В отличие от многих традиционных усилителей АВ-класса с аналогичными показателями выходной мощности, модель PROLOGY M-2.100 имеет относительно небольшой корпус – 26 х 20 х 5,5 см.

• Работают в классе AB

Простота и надежность – сочетание, которое позволит существенно поднять качество звучания вашей аудиосистемы без существенных затрат.

• Универсальность применения

Усилитель можно использовать не только для работы с акустическими системами, но и с сабвуфером в мостовом включении. Выбирайте саб с номинальным импедансом 4 Ом (например, PROLOGY серии KRAKEN). В таком включении PROLOGY M-2.100 может выдать 300 Вт чистой, неискаженной мощности.

• Линейные выходы

Вы можете построить систему с несколькими усилителями, даже если количество выходов головного устройства изначально не позволяет это сделать. Просто подключите дополнительные компоненты к линейным выходам M-2.100.

• Кроссоверные фильтры

В зависимости от конкретного применения усилителя, вы можете включить и гибко настроить фильтр высоких частот, чтобы избежать перегрузки динамиков глубоким басом и повысить запас неискаженной громкости. Отрегулируйте фильтр низких частот, чтобы подключенный к усилителю сабвуфер воспроизводил только низкочастотный диапазон.

• Выразительное звучание

Помимо привычной системы Bass Boost, которая позволяет акцентировать басовую область на 6 или 12 дБ и сделать звучание более сочным и полновесным, в M-2.100 реализована система Treble Boost. Эта система позволяет добавить звучанию дополнительной яркости, подчеркнув в звуковом диапазоне высокочастотную область.

Технические характеристики:

• Тип усилителя: 2-канальный
• Класс: класс AB
• Номинальная выходная мощность (4 Ом), Вт: 2 х 100
• Максимальная выходная мощность (4 Ом), Вт: 2 х 120
• Номинальная выходная мощность (2 Ом), Вт: 2 х 150
• Максимальная выходная мощность (2 Ом), Вт: 2 х 170
• Выходная мощность при мостовом подключении (4 Ом), Вт: 1 х 300
• Диапазон воспроизводимых частот (-3 дб), Гц: 10-40000
• Диапазон воспроизводимых частот (-1 дб), Гц: 10-20000
• Входная чувствительность RCA-входов, В: 0,25-8
• Коэффициент гармонических искажений, %: < 1
• ФНЧ, Гц: 50-250
• ФВЧ, Гц: 32-2000
• Предохранитель, А: 2 х 25
• Отношение сигнал/шум, дБ: > 90
• Потребление (макс.), Вт: 350
• Габариты (Ш х Г х В), мм: 260 х 200 x 55
• Габариты с крепежными элементами и разъёмами (Ш х Г х В), мм: 290 х 200 x 58

Комплект поставки:

• Устройство PROLOGY M-2.100
• Комплект для крепежа
• Руководство пользователя

Находится в категориях:

• Автомобильные усилители мощности

Тест двухканального усилителя PROLOGY M-2.100

Автор: Валерий КИМ. Ссылка на оригинал статьи на сайте автозвук.рф

Классические усилители не сдаются. Хотя они и отступили в сегменте малогабаритных и экономичных усилителей, но без боя уходить не намерены. И, что ни говори, по цене они пока выигрывают у класса D.

НЕ ЧИСЛОМ, А УМЕНИЕМ

Давненько не попадали на тест двухканальные усилители, да и выбор, признаться, сегодня невелик. Четырёхканальные усилители рулят — а двухканальным остаётся или сабвуфер мостом, или фронт в широкой полосе. И тут как раз есть где развернуться.

Несмотря на солидную заявку по мощности (на 4 Ом — по сотне ватт на канал), габариты усилителя ничуть не фантастические, 260 х 200 x 55 мм, с крепёжными лапками длина увеличивается до 290 мм, и под брющком появляется просвет в 3 мм.

Компоновка усилителя классическая, никаких архитектурных излишеств в виде дополнительных панелек или выносных гнёзд: входы и регулировки с одной стороны, силовые соединения — с другой. Корпус из алюминиевого профиля, боковины и днище из стального листа — надёжно, элегантно и экономно.

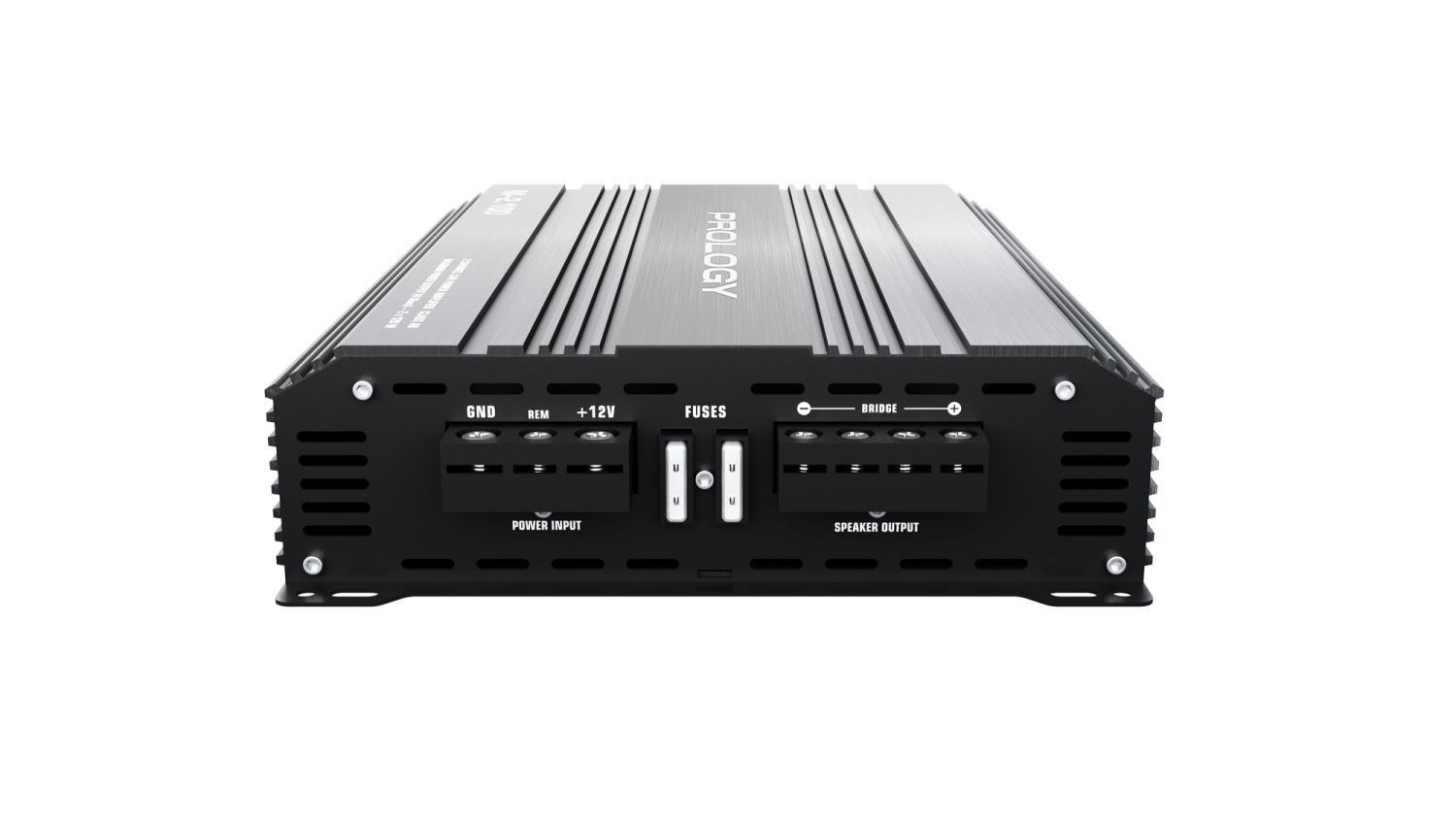

Клеммы «под вилочку» надёжно изолированы. Два предохранителя по 25 А намекают на недюжинную мощность.

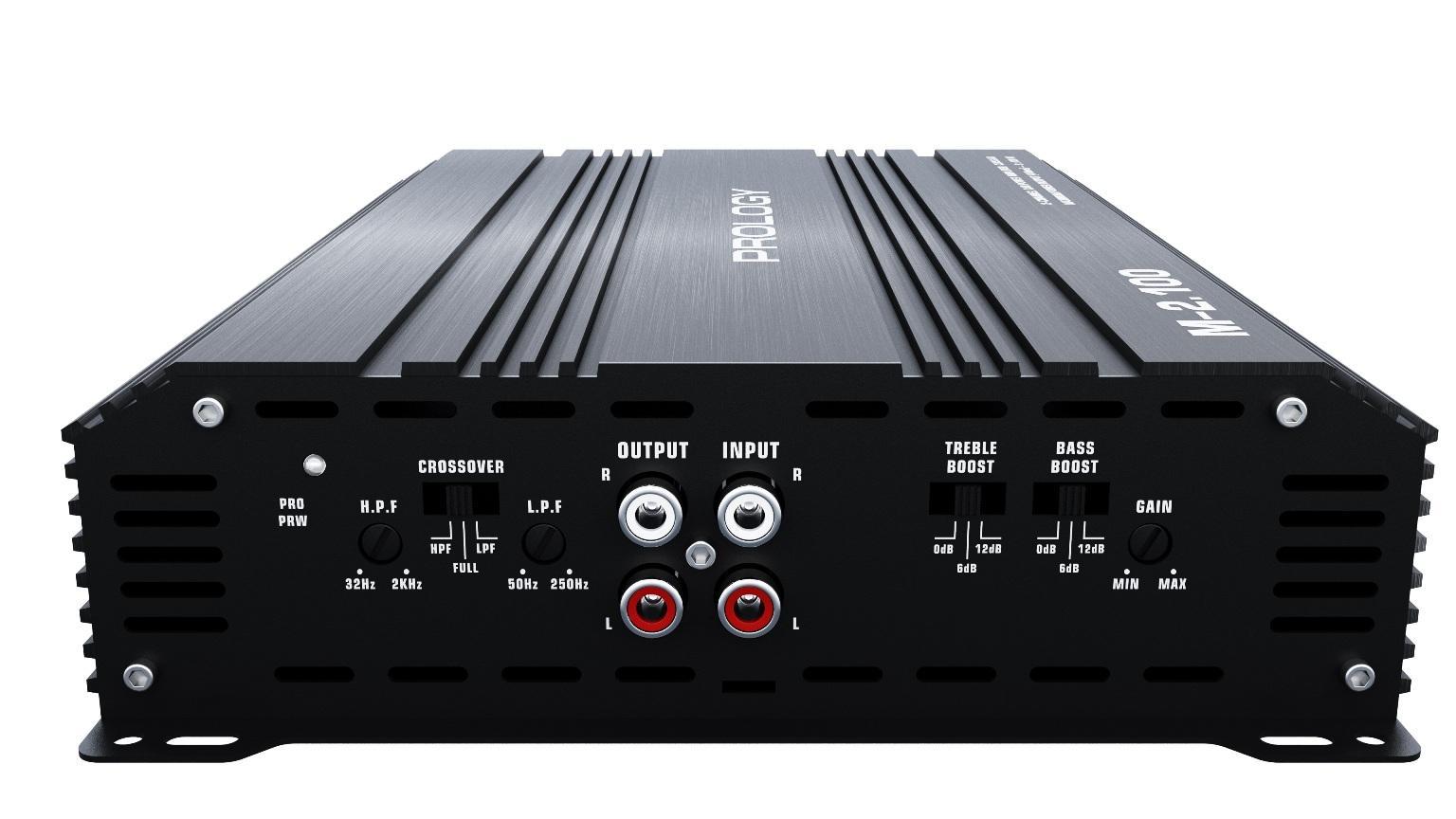

Кроссовер усилителя дарит неплохие возможности настройки: раздельные ФНЧ и ФВЧ, коррекция по низким и высоким частотам (bass boost и treble boost). Помимо линейных входов предусмотрены линейные выходы, это упростит коммутацию нескольких усилителей. Подробности — в разделе «Измерения».

Компоновка печатной платы традиционная: собственно усилитель (слева) и блок питания (справа). Кроссвер выполнен на хорошо себя зарекомендовавших операционных усилителях 4558, усилитель мощности полностью дискретный, с двумя парами транзисторов на выходе.

ИЗМЕРЕНИЯ

Заявка по мощности выполняется с запасом — при измерениях нагружался один канал. Но в реальной жизни одновременная одинаковая загрузка каналов встречается только в мостовом включении. Этот результат вышел несколько заниженным, в пределах 10% погрешности — но при этом измерении пришлось использовать источник питания на 12 В х 100 А. У лабораторного источника 14,4 В ограничение по току 30 А, и «мост» ему оказался не по зубам (каламбур).

Ещё одна интересная особенность скрыта в схемотехнике усилителя — хотя уровень искажений и не самый малый, зато они практически постоянны во всём диапазоне мощностей. При мостовом включении уровень искажений на средней мощности снижается почти на порядок — и у этого явления есть объяснение.

Плечи моста работают в противофазе, в противофазе оказываются и чётные гармоники — поэтому при сложении на нагрузке они почти полностью компенсируются. На самых малых мощностях спектры гармоник в каналах заметно отличаются — поэтому полной компенсации не происходит и уровень гармоник растёт. Элементарно, Ватсон!

Кстати говоря, это условие выполняется любого мостового усилителя, в том числе (или даже прежде всего) и для усилителя головного устройства, ведь там идентичность «полумостов» намного выше. Но результат в любом случае будет зависеть от исходного спектра гармоник, точнее — от соотношения между чётными и нечётными. Нечётные гармоники не компенсируются.

Кроссоверная часть усилителя достаточно типична для современных изделий — ФНЧ «под сабвуфер» и «универсальный» ФВЧ — для малокалиберных динамиков или среднечастотников.

ФНЧ сохраняет второй порядок благодаря повышенной добротности, ФВЧ не столь корректен. Небольшой подъём на высоких частотах — особенность схемотехники усилителя.

Интересно решена частотная коррекция — помимо традиционного бас-буста предусмотрен и подъём высоких частот, причём характеристика не эквалайзерная, а тембровая, широкополосная

НЧ и ВЧ коррекция работает как в широкополосном режиме, так и с фильтрами, в широкополосном режиме глубина коррекции НЧ небольшая, заявленные значения +6 и +12 дБ достигаются при совместной работе с фильтрами. Особый интерес представляет совместное использование ФВЧ и бас-буста — крутизна спада АЧХ значительно увеличивается.

ЛИЧНЫЙ ОПЫТ

Звучание усилителя можно охарактеризовать как «домашнее». Нейтральным его не назовешь, скорее — «чуть тёплое». Средние частоты ровные, без окраски. Микродинамика чуть упрощена, но на передаче глубины и объёма это не сказывается — наверное, я придираюсь. Басовый регистр мощный и наполненный, запас мощности обеспечивает отличную макродинамику даже без бас-буста. Высокие частоты аккуратные, без нарочитости, ВЧ коррекция делает звучание ярким, можно использовать не самые звонкие пищалки. Тепловой режим усилителя просчитан хорошо, после часа работы на малой и средней мощности корпус на ощупь был заметно тёплым, но для жарки блинов не годился.

МЕД &ДЁГОТЬ

Начну с неочевидного. Любители красивых цифр с многими нулями могут посчитать минусом повышенные по сегодняшним меркам искажения — но звучание от этого не страдает. КНИ по заявке и так — не более 1%, а по факту в три раза ниже. Искажения не рекордно низкие — значит, их не давили со страшной силой глубокой обратной связью, и в этом отношении усилитель — наследник идеологии 70-х. Немало усилителей с исчезающее малыми процентами гармоник звучат уныло и безжизненно именно из-за глубокой обратной связи. Для звучания важен не общий уровень гармоник, а их качественный состав — звучат (или не звучат) именно гармоники, а не проценты. А с чётными вкусными гармониками там всё в порядке.

Всё остальное бесспорный плюс. Классический двухканальник с развитыми фильтрами, дополнительной коррекцией и аккуратным дизайном. Завидная мощность, регулировки удобные. Диапазон перестройки чувствительности соответствует современным источникам, кои выдают на линейный выход сигнал 2-4 В. И сопряжение со штатными системами без дополнительных коробочек и шаманских заклинаний тоже возможно.

Цена вопроса: 6 990 руб.
