Особенности настройки выходных каналов в различных режимах подключения для серий устройств MPA-2XX/3XX!

12.06.2023

Головные устройства PROLOGY на операционной системе Android со строенным DSP процессором позволяют подключить акустическую систему установленную в автомобиле в различных вариантах — к силовым выходам и к дополнительному внешнему автомобильному усилителю через RCA-выходы в трех различных вариантах, а также качественно настроить звук в автомобиле с помощью разделительных фильтров.


РЕГУЛИРОВКИ КАНАЛОВ НА УСТРОЙСТВЕ

Коснитесь иконки DSP в меню приложений для перехода к аудионастройкам устройства. Для регулировки как cиловых, так и RCA-каналов доступен ряд настроек, описанных далее.


☑️ Эквалайзер

На устройстве доступен 14-полосный* параметрический эквалайзер с общей регулировкой всех каналов. Для каждой полосы можно регулировать центральную частоту в диапазоне от 20 Гц до 20 кГц с шагом 1 Гц и добротность в диапазоне от 0.4 до 12 с шагом 0,1.


*Планируется обновление софта с 32-полосным эквалайзером.




☑️ Баланс и задержки

Независимые задержки для всех 8 каналов. Левый и правый каналы каждого выхода можно регулировать отдельно в диапазоне 0-12 мс с шагом 0,02 мс.


☑️ Выходы

Регулировки ослабления уровней сигнала. Левый и правый каналы можно регулировать отдельно в диапазоне от 0 до -15 дБ. Также для каждого канала доступны опции переключения фазы 0-180º и отключения звука. В примерах ниже приведена информация, как меняются регулировки на силовых и RCA
разъёмах в зависимости от выбранного режима


☑️ Фильтры

В этом меню происходит выбор текущего режима подключения: 5.1, 3-WAY, 2-WAY. В примерах ниже приведена информация, как меняются регулировки на силовых и RCA разъёмах в зависимости от выбранного режима.
Также, здесь доступны регулировки разделительных фильтров:
1. ФНЧ и ФВЧ на следующих частотах (левый и правый каналы регулируются вместе): 20 Гц, 25 Гц, 32 Гц, 40 Гц, 50 Гц, 63 Гц, 80 Гц, 100 Гц, 125 Гц, 160 Гц, 200 Гц, 250 Гц, 320 Гц, 400 Гц, 500 Гц, 630 Гц, 800 Гц, 1 кГц, 1.25 кГц, 1.6 кГц, 2 кГц, 2.5 кГц, 3.2 кГц, 4 кГц, 5 кГц, 6.3 кГц, 8 кГц, 10 кГц, 12.5 кГц, 16 кГц, 20 кГц.
2. Крутизна фильтров ФНЧ и ФВЧ (левый и правый каналы регулируются вместе): 6 дБ/окт, 12 дБ/окт, 24 дБ/окт, 36 дБ/окт, 48 дБ/окт.


СООТВЕТСТВИЕ РЕГУЛИРОВОК И ВЫХОДОВ В РАЗЛИЧНЫХ РЕЖИМАХ ПОДКЛЮЧЕНИЯ

В зависимости от выбранного режима (5.1, 3-WAY, 2-WAY) в меню устройства меняются соответствующие ему регулировки как силовых выходов, так и RCA.

Ниже указана подробная информация о соответствии регулировок и выходных каналов в трех различных режимах.


☑️ Режим 5.1

Таблица соответствия регулировок и выходных каналов

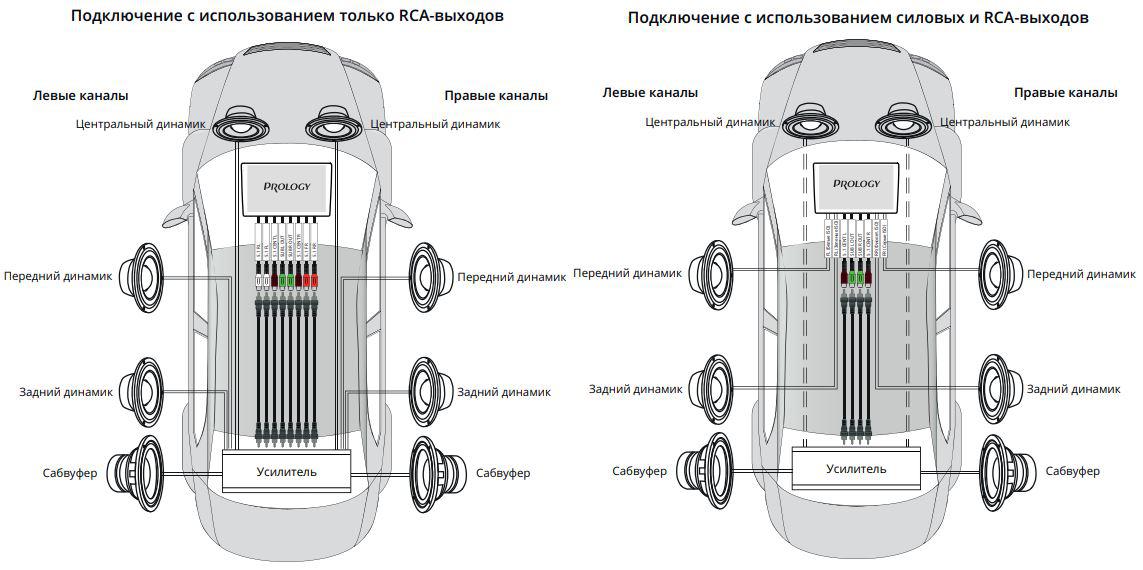

Варианты подключений


Меню регулировок выходных каналов


Меню выбора режима подключения и регулировок фильтров


☑️ Режим 2-WAY

Таблица соответствия регулировок и выходных каналов


Варианты подключений


Меню регулировок выходных каналов


Меню выбора режима подключения и регулировок фильтров


☑️ Режим 3-WAY

Таблица соответствия регулировок и выходных каналов


Варианты подключений

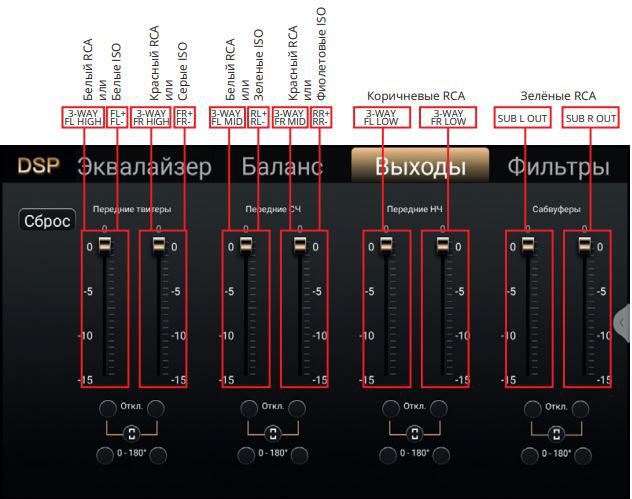

Меню регулировок выходных каналов


Меню выбора режима подключения и регулировок фильтров
